PERBAIKAN TV POLYTRON U SLIM (u SLIM ) model PS 52UV230


PERBAIKAN TV  POLYTRON U SLIM (u SLIM ) model  PS 52UV230
Kemarin ada pelanggan yang mengeluh bahwa TV polytron nya standby saja,tak mau nyala.Dipijit power di remote dan program di TV pun tak ada reaksi berkedip sekalipun di led standby nya.
Langsung saja aku periksa ,pertama kali transistor regulator dan horizontal ,flyback JF 0501-19577 hasil nya sepertinya tidak ada masalah.Penelusuran berlanjut ke ic vertical pun susah di cari karena tegangan tidak bereaksi ketika di pijit tombol power di remote atau tombol P+.di panel depan TV.
Langsung saja ada pikiran masalah ada
di IC program nya yang kebetulan memakai IC (aisi) HBT -04-003G, maaf kalau salah karena nomor yang tertera di badan IC tersebut kecil nyaris tak terlihat,kenapa berpikir IC program nya bermasalah ? karena control power di pijit tak ada reaksi sedikitpun ,baik itu tegangan bagian 110 volt nya atau pun tegangan 50 volt nya di bagian driver,tetap saja ngdrop.
POLYTRON 21 INCHI
Penelusuran berlanjut ke tegangan 5 volt yang memberi tegangan ke bagian IC program yang di pasang di bawah PCB.Ukur di ukur ternyata normal.Tapi kenapa di pijit power tidak ada reaksi? Saya pikir nih IC program HBT-04-003G tidak bekerja.Karena ketika aku pijit tombol power,tegangan di kaki basis transitor T 506 yang berguna untuk menghidupkan TV dari control IC program tidak berpungsi.
Yakin sudah bahwa IC program HBT -04-003G nya bermasalah.
Apa aku ganti IC program ini dengan yang baru,ach susah maklum di kampung,di ganti mesin cina,wah sayang ini TV masih baru.Bingung juga sobat.
Sudah ku coba, IC memory aku ganti,tetap saja tak bergeming,tetap diam tidak mau hidup.

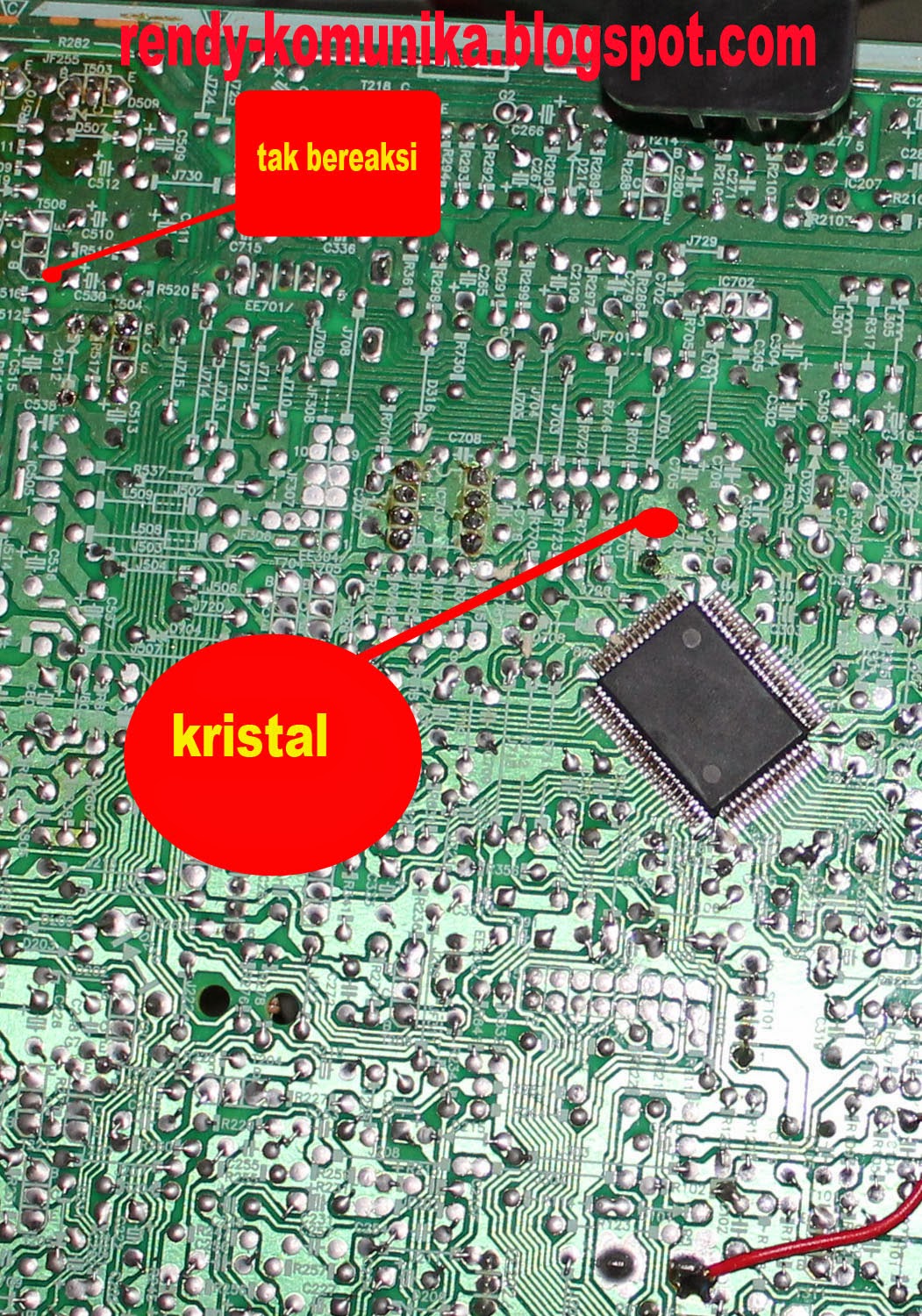

Hmmm,ku coba aku ukur tegangan di setiap kaki IC program,dan percobaan aku berlanjut dengan mengganti kristal yang ada tulisan 8000 mungkin mhz kali yaa,,hehe,,cari di laci dan di mesin bekas,kebetulan ada di bekas mesin tv sanyo tetapi ukuran nya 12000.Ya apa salah nya di coba,wong tv nya nya mati ko,ngga akan ada resiko,hehehe.
Pas di pasang ,dipijit power langsung ada reaksi berkedip dan tegangan di basis T 506 bereaksi, wah ada sedikit perubahan ni,ada hasil nya dikit,tapi sayang TV nya masih tidak mau nyala,cuman bereaksi sebentar,bingung lagi dan pasti bingung terus.
POLYTRON 21 INCHI
Tapi kalau menyerah kaya nya bukan saat nya,maklum lagi ada sepi pekerjaan,ku coba lagi penelusuran di lanjutkan,cari cari lagi kristal yang lain,dapat juga ukuran yang ada tulisan 4000, ah apa salah nya di coba,langsung saja di pasang ,dan langsung bereaksi suara flyback menjerit,langsung di cabut tegangan,pikiran ku ini masih terpaku pada bagian IC program,belum mencoba ke bagian lain,nanti lah ku coba setelah di IC program sampai mentok…
Di kaki kaki kristal ini ada kapasitor 47 PF,ku coba di ganti dengan kapasitor ukuran 33 PF, dan ku coba lagi di hidupkan,ajaib nya …..TV pun hidup normal, heran campur bahagia,ko bisa ada kerusakan di bagian kristal tersebut,dan aneh nya kristal bekas nya yang ukuran 8000 pun di pasang kembali TV tetap bisa hidup,padahal sebelum nya tidak bisa.
Saya kurang mengerti teori di IC program tersebut,entah kenapa kristal tidak bisa bekerja,tapi setelah di ganti dulu dengan kristal yang lain,kristal bekas nya bisa bekerja kembali dengan normal,susah mencari penjelasan atau teori tentang itu,maklum saya belajar elektronika otodidak,tapi apa salah nya saya sharing di sini,mungkin sobat sobat sekalian ada pekerjaan yang persis saya alami.Apa salah nya di coba,jangan terburu buru ganti IC program.
 CATATAN...
Mungkin juga sama gejala kerusakan nya  tapi bisa beda penyelesaian nya dan komponen yang rusak pun bisa berbeda .
Share:

7 komentar:

Dede said...

Mungkin error karena sering mati laampu,atau steker nya longgar

RENDY KOMUNIKA said...

@dede.iyah bisa jadi,,ma kasih kunjungan nya....

juhaya said...

Biasa nya kalau protect vertikal atau tegangan 50 volt nya,,ini ko bisa rusak x,tal nya brow,,hehehe ,,selamat berkarya ...

RENDY KOMUNIKA said...

@juhaya,,makasih ya,,,

Satu Solusi said...

Trims artikelnya bos,...
Saya ada keluhan polytron L'sidi lampu2 indikator kedap kedip.
Kemudian stlh di cek r517 180ohm terbakar berserta komponen pendukung.
Sudah di ganti semua TR 504, 505, ZD. Teg 5 volt sudah keluar,
tapi masih kedap kedip. TR protect 703 di angkat smtara. TR 704, 705
untuk stnby power suply di cek aman. Jika kaki TR 705 C E di ground kan/
atau basis TR 705 yg mnju IC HBT 01 05 di angkat, lampu sudah gk kedip2.
Teg 5v sudah normal dan stabil. Tapi tetep gak mau start. Belum tau apa ic program atau kristal nya 8Mhz yg rusak. gmn cari chek klo ic atu kristalny yg rusak? di kaki kristal ada teg 2.3 v.
Minta solusinya bos... Suwun...

Awill Mf said...

Bos mohon solusinya donk. Tv ku mati standby, ketika tv dinyalakan ada suara tp layar bergatis biru di tengah baru 2 detik lngsung mati standby. Tv ku polytron ps52uv53. Mohon bantuannya ya bos, ditunggu.

OM GUN said...

coba di cek elko 1 uf 50 volt dekat ic vertikal.ganti
